FABRICATION D' UN OCULAIRE RETICULE ECLAIRE

Lorsque le ciel est bien noir, il est utile de disposer d'un réticule éclairé sinon, il est pratiquement invisible dans l'oculaire.

Il est assez simple de fabriquer un oculaire réticulé éclairé. Pour cela prenez un oculaire pas ou peu utilisé.

Avec l'achat d'oculaire grand angle, les oculaires fournis à l'achat restent souvent inusités. De plus, cette modification n'est pas irréversible, la LED et le réticule peuvent tout à fait être retirés par la suite.

En ce qui me concerne, j'ai utilisé un oculaire Celestron de 25mm.

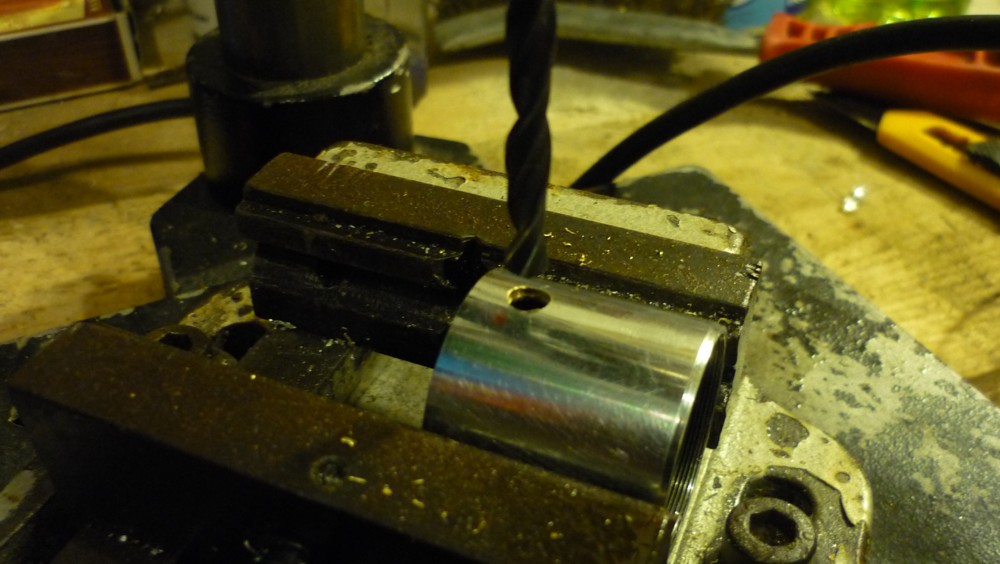

Percez la jupe de l'oculaire avec une mèche au diamètre de la LED (devisez la jupe pour ne pas risquer d'endommager l'optique)

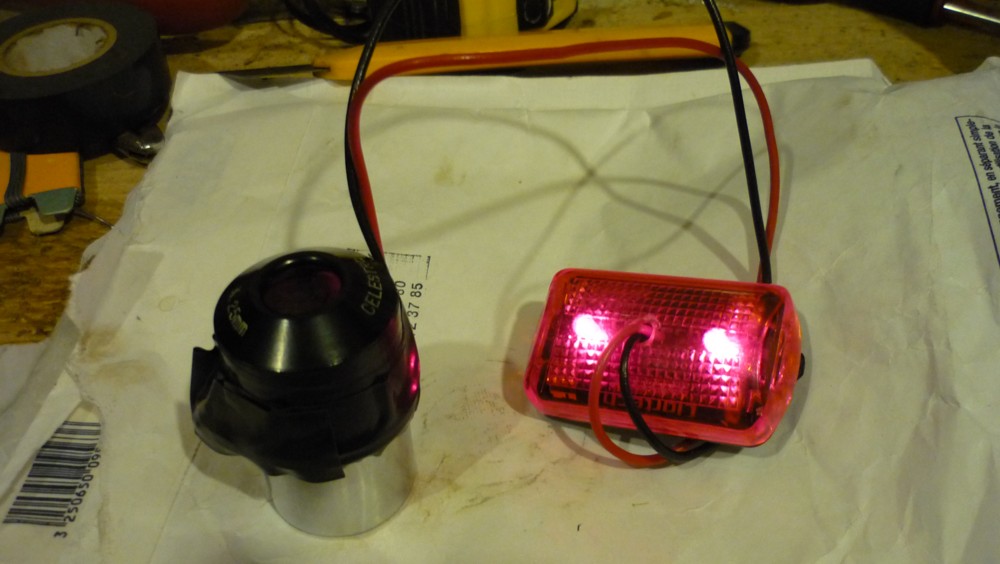

Pour plus de simplicité, j'ai utilisé l'éclairage d'un vélo. Sur le même bloc, il y a l'interrupteur, le logement des piles et 3 LED rouges. Déssoudez une des LED et ressoudez la en intercalant un câble électrique de 15 centimètre au moins. (attention, il y a un sens entre le + et le - à respecter sinon la LED ne s'allume pas (je ne le savais, j'avais donc une chance sur 2 et naturellement, loi du Murphy oblige, j'avais soudé avec la mauvaise polarité !)

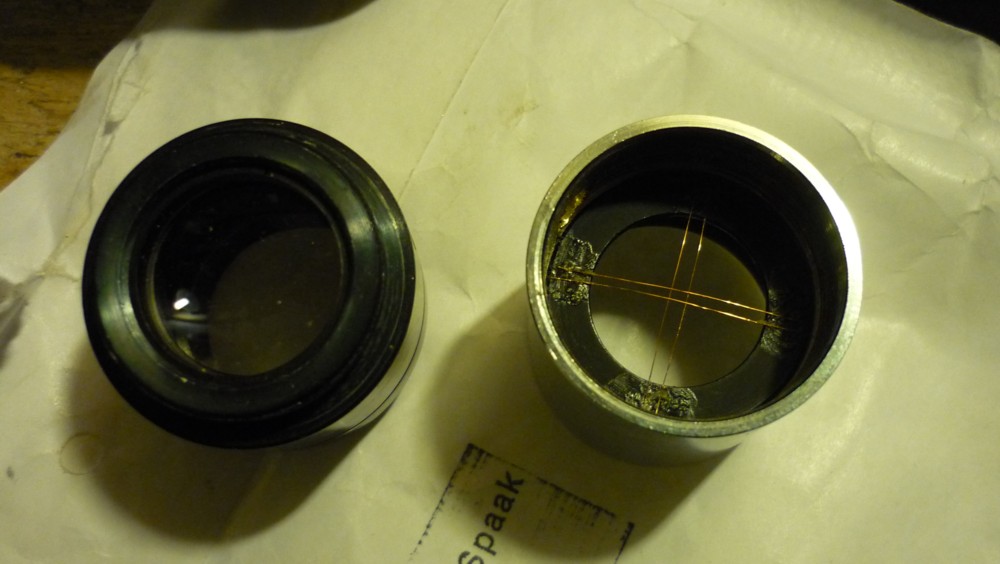

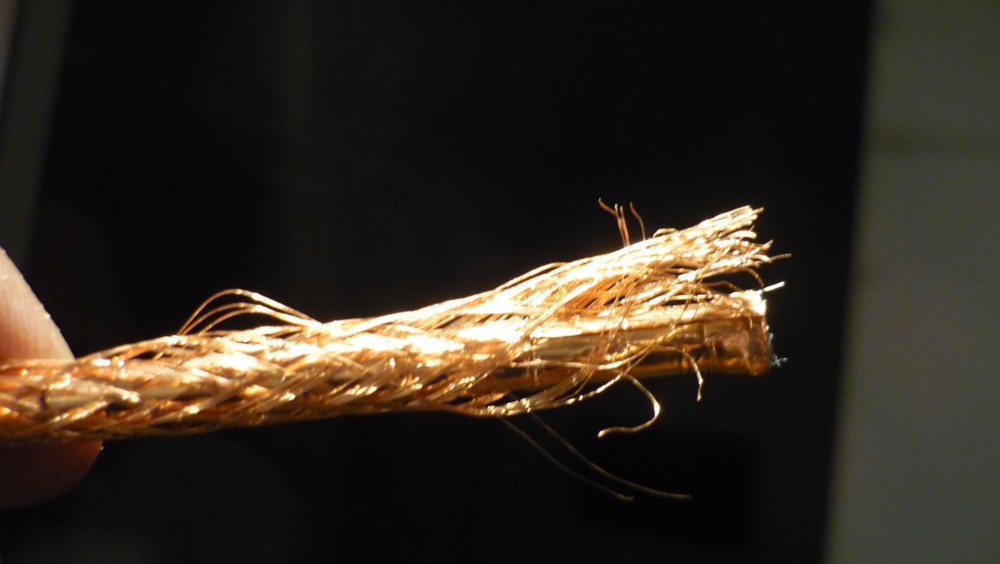

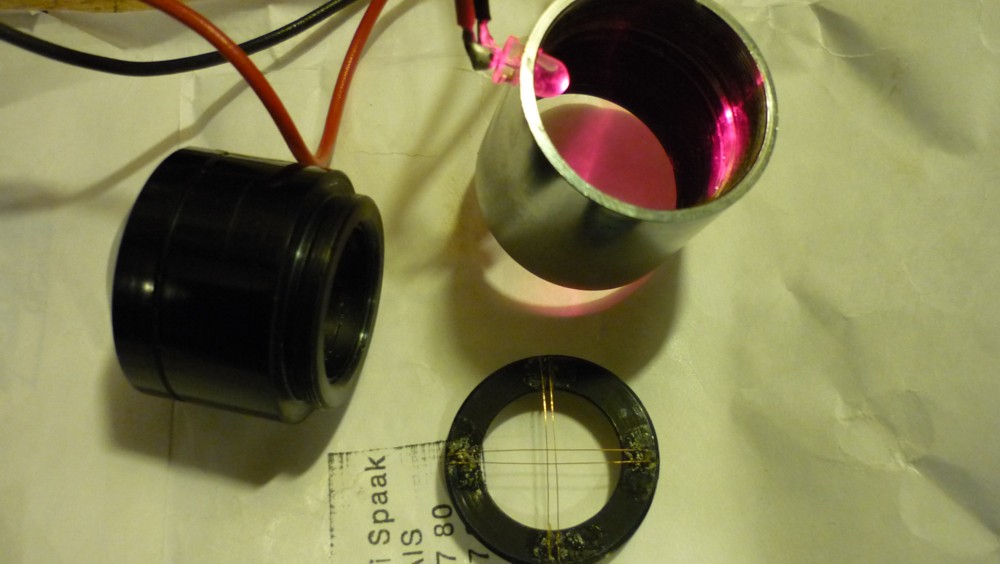

Placez la LED et revissez la jupe sur l'oculaire. Ensuite visez la rondelle filtrée dans la jupe après avoir placé un réticule. Pour le réticule, vous pouvez utiliser le fil en cuivre d'un câble coaxial d'antenne, il est assez fin.

Il faut positionner (en la vissant ou la dévissant) la rondelle qui supporte le réticule à la bonne distance de l'oculaire (ni trop proche, ni trop loin) afin qu'il apparaisse parfaitement net à travers l'oculaire.

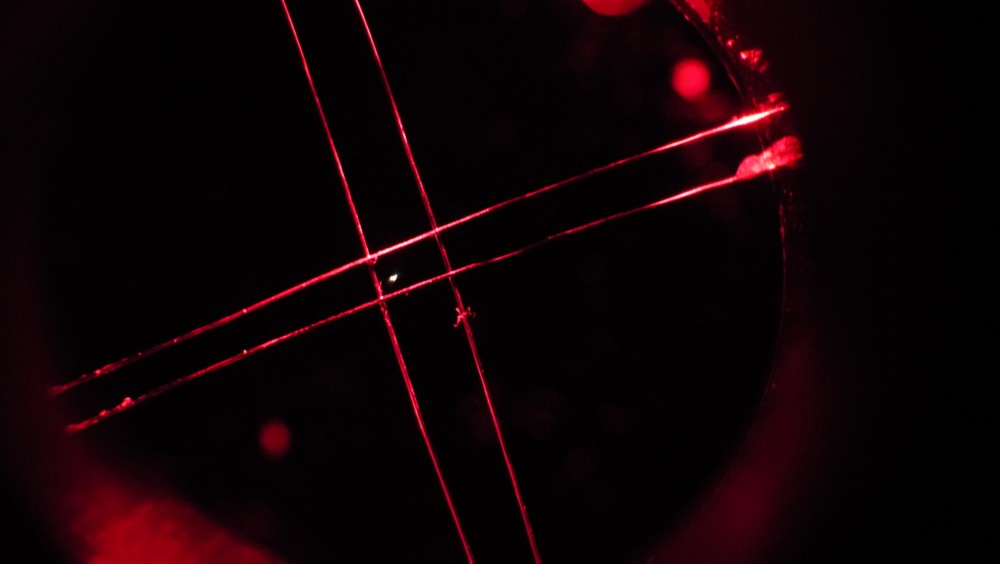

Il ne reste plus qu'à allumer la LED

En fait, la LED était un peu trop puissante. Je l'ai donc retirée de 3 à 4 millimètres.

Sur l'image ci dessus, je n'ai pas suffisamment attendu que les points de colle soient bien secs. C'est pour cela que les fils ne sont pas bien tendus. Si on veut que les fils du réticule soit parfaitement parallèles, il faut tendre le fil de cuivre avec un poids et ne couper les fils qu'une fois les points de col bien secs. Avec un double réticule (ou plus), c'est plus pratique car cela forme un carré au centre. Il n'y a qu'à maintenir l'étoile à l'intérieur du carré pour assurer un bon suivi.

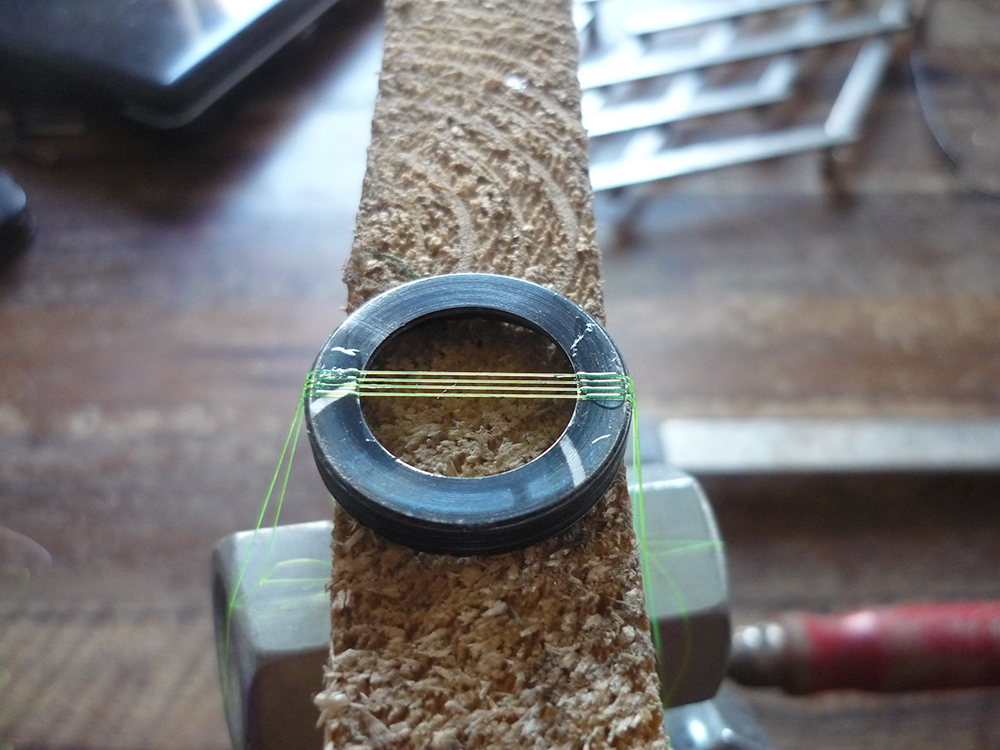

J'ai également essayé avec du fil de pêche mais cela ne convient pas même s'il est fin. C'est préférable d'utiliser un fil en cuivre d'un câble coaxial d'antenne.
