ADAPTATION DE LA CAMERA DSI III SUR UN OBJECTIF CANON

Etant donné qu'une caméra est moins sensible à la pollution (j'habite en centre ville) qu'un APN, j'ai fait un adaptateur pour fixer l'objectif photo sur une caméra DSI III.

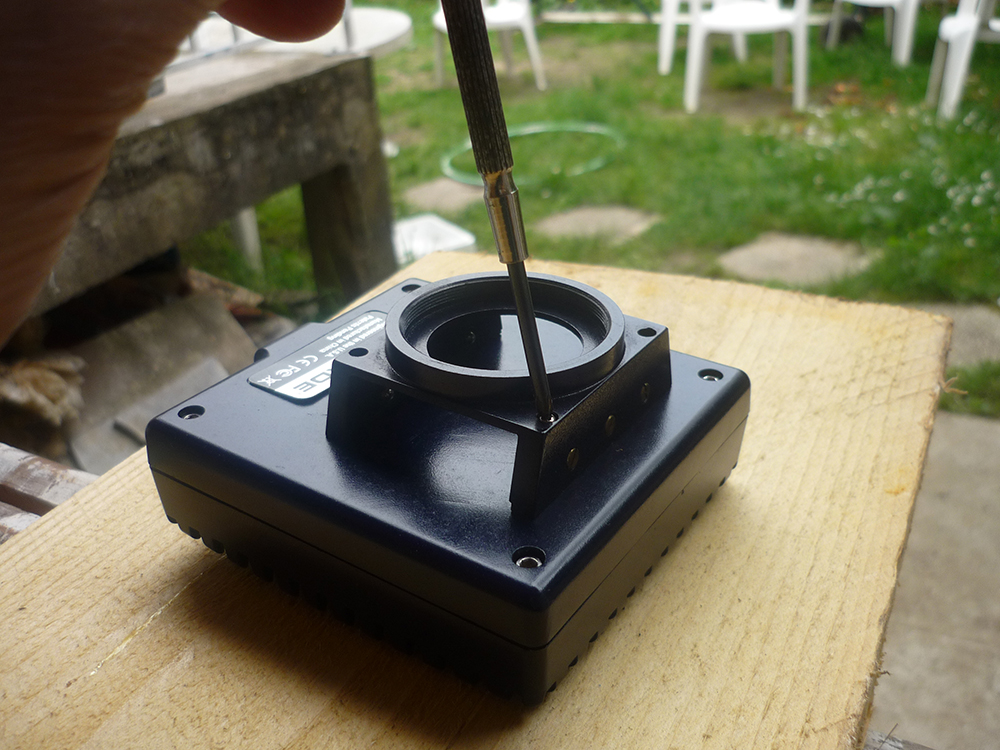

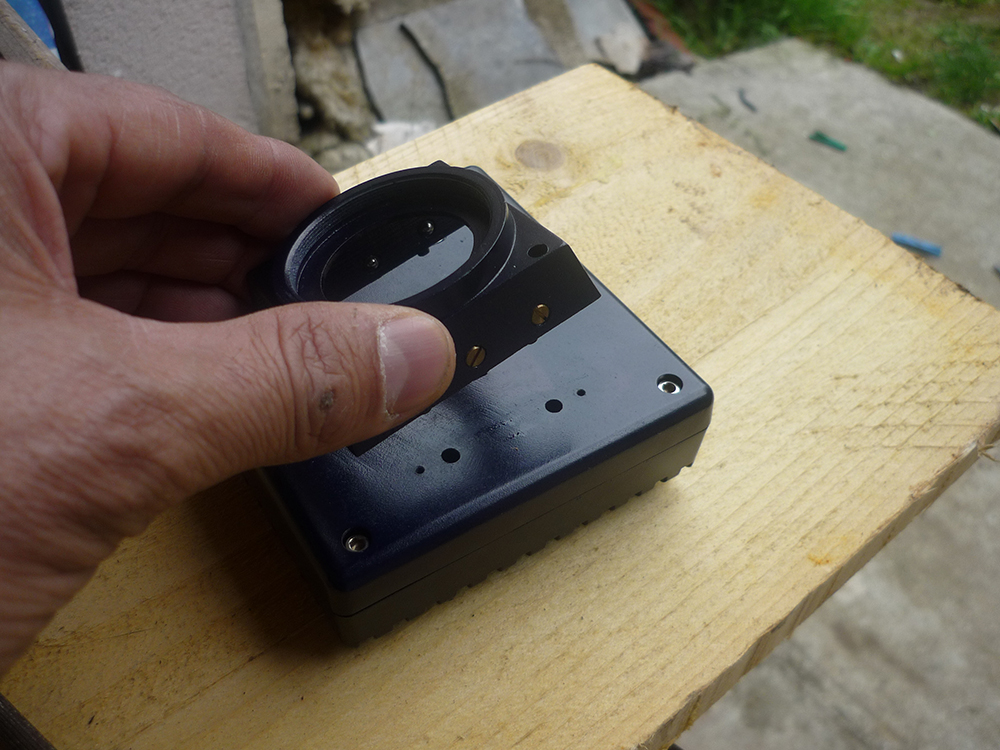

Il faut enlever le porte filtre sinon le point focal de l'objectif se formerait bien avant le capteur

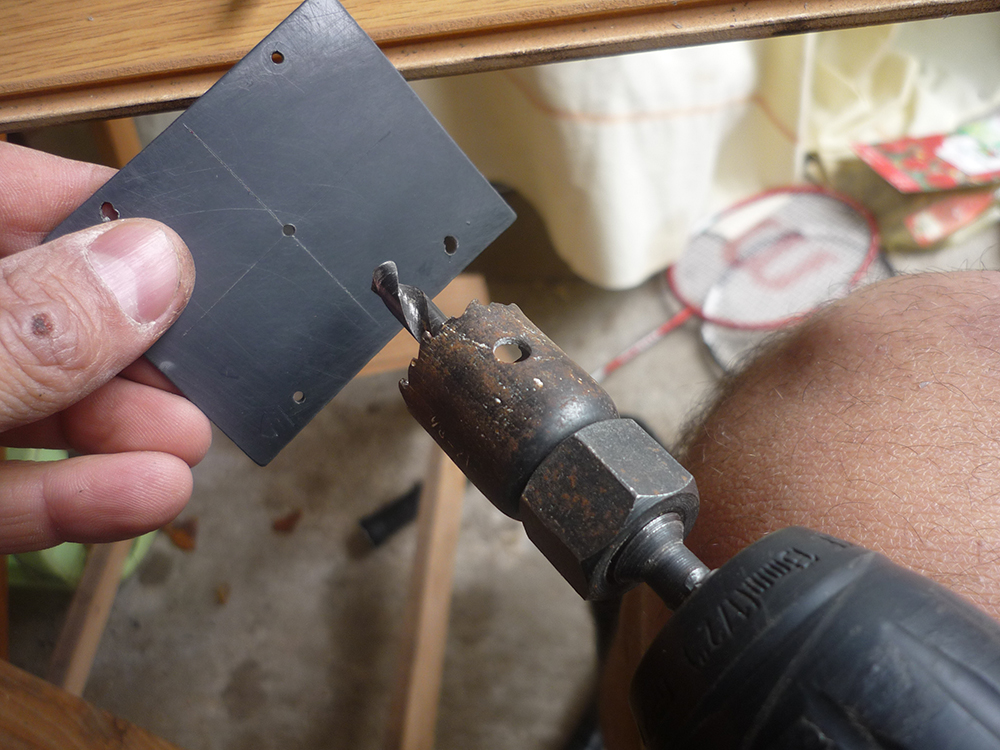

Récupérez un morceau de plastique très rigide sur lequel vous percez un trou central et 4 trous pour que la plaque se fixe sur la caméra à la place du porte filtre

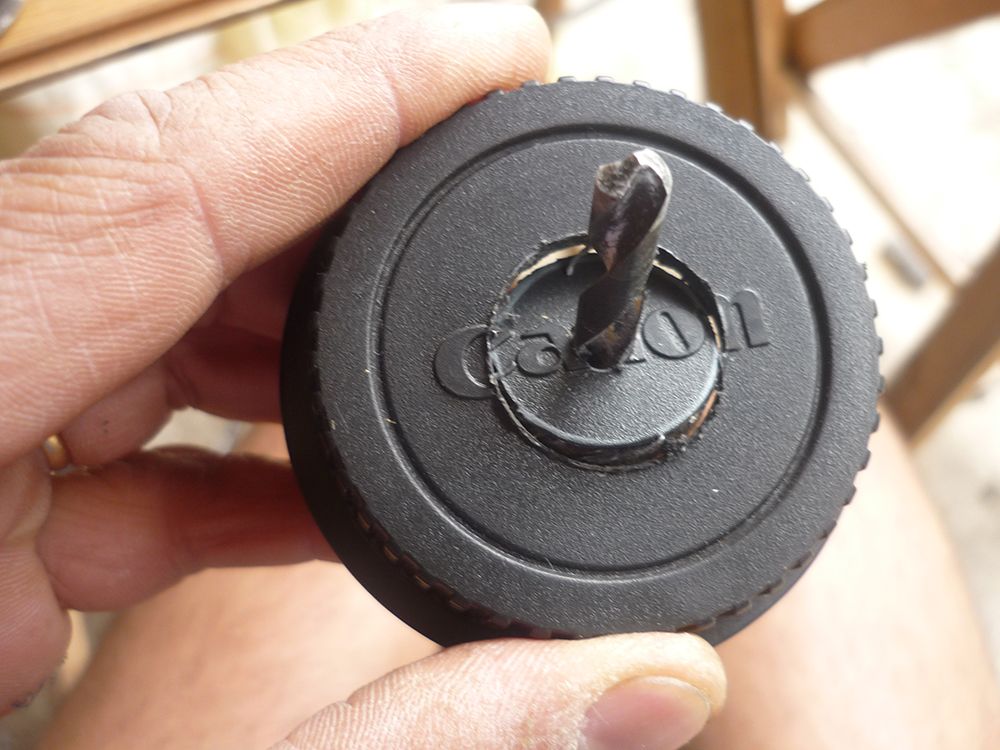

Percez également un bouchon cache objectif arrière d'un diamètre légèrement supérieur au capteur

Le trou doit naturellement être parfaitement au centre du bouchon

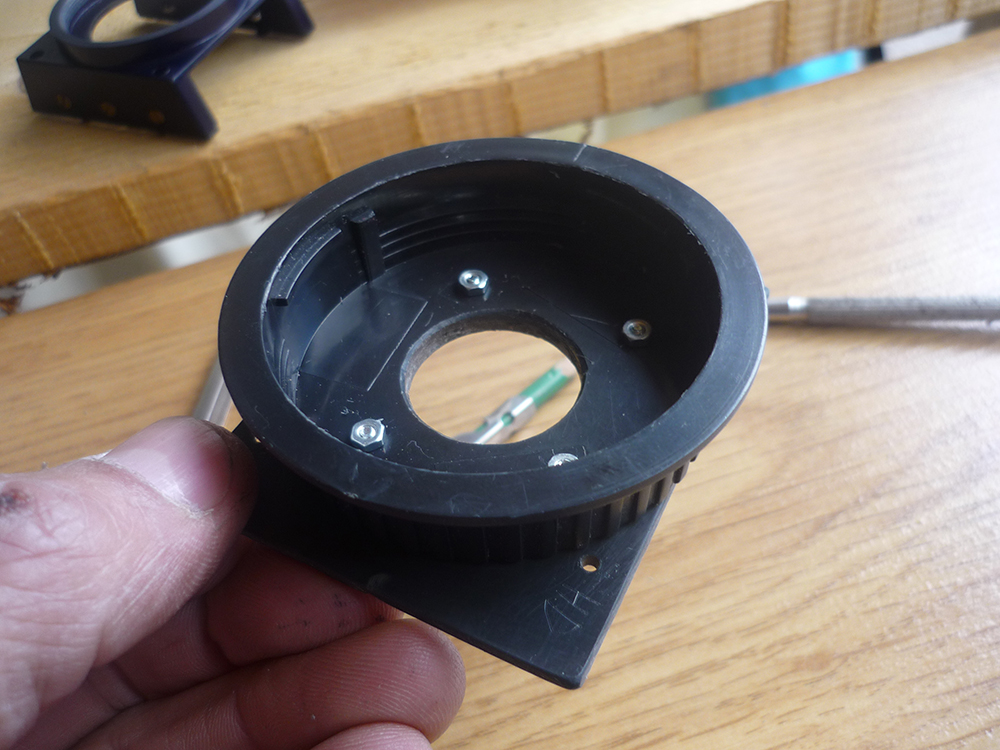

Percez également la plaque et le bouchon cache objectif afin de les assembler par 4 vis.

Agrandissez les trous en surface afin que les têtes de vis affleurent la plaque de fixation pour être parfaitement en contact avec le corps de la caméra

attention, les vis doivent être les plus courtes possibles afin de ne pas endommager l'objectif. On trouve des vis de même diamètre (2mm) et même filetage dans des magasins d'électronique.

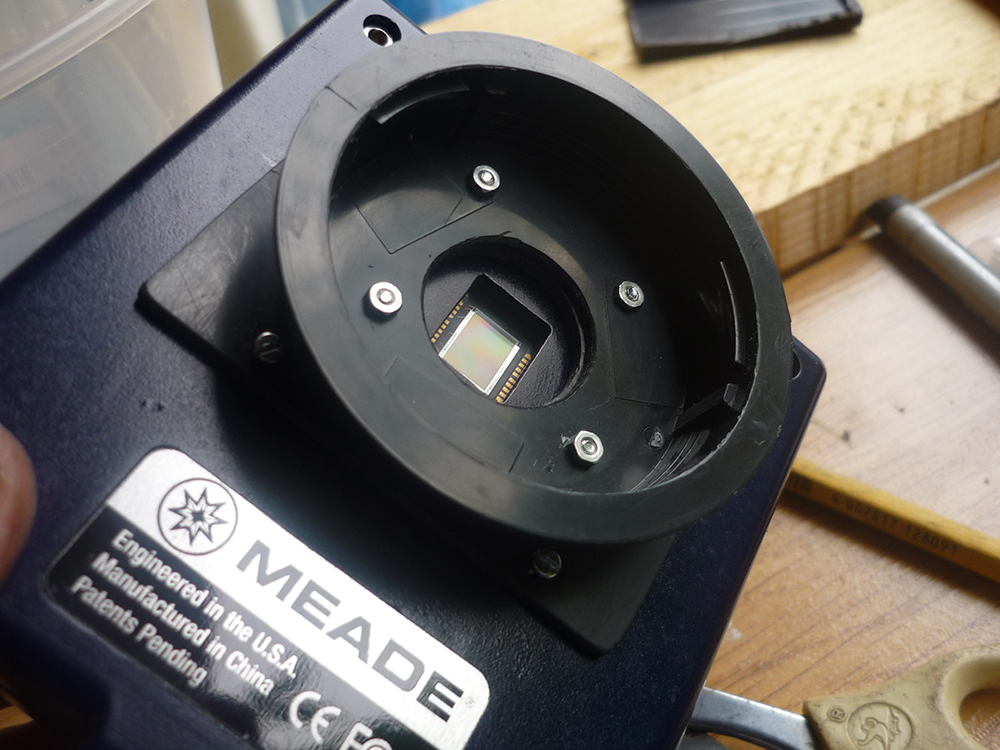

Fixez ensuite la plaque sur la camera en utilisant les trous où était fixé le porte-filtre

Il faut au préalable repérer l'emplacement des filetages afin que le trou du bouchon soit parfaitement dans l'axe du capteur

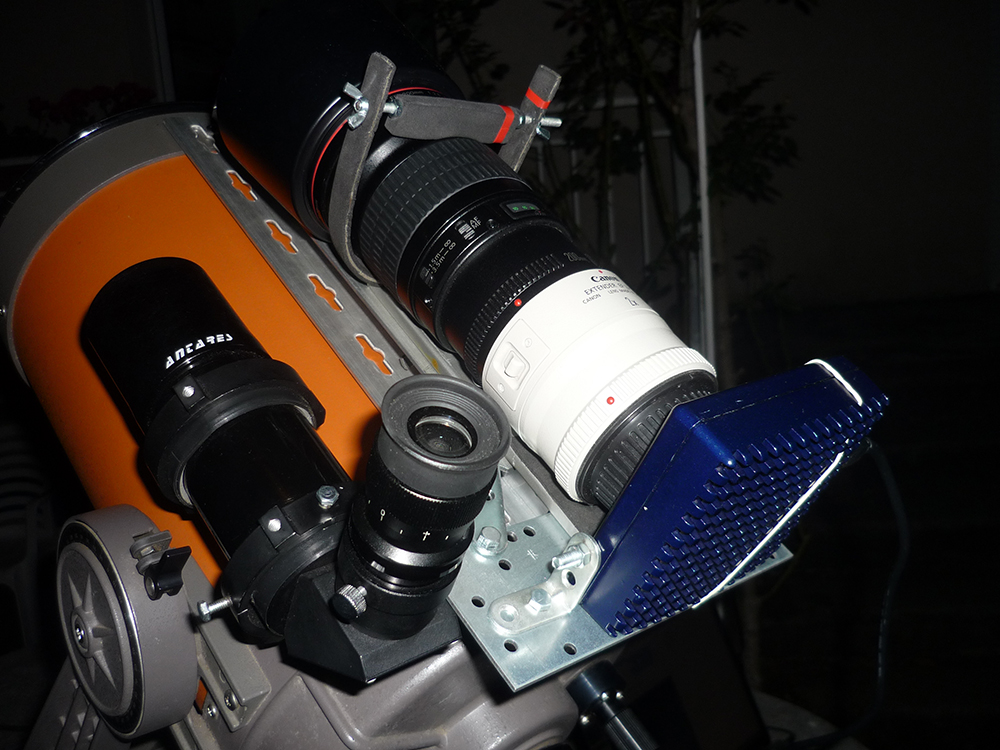

Ensuite, il faut faire un support pour fixer l'ensemble (caméra + objectif) sur le télescope

J'ai rajouté une plaque à mon support d'APN car il n'y a pas de filetage au pas de vis Kodak sur la caméra

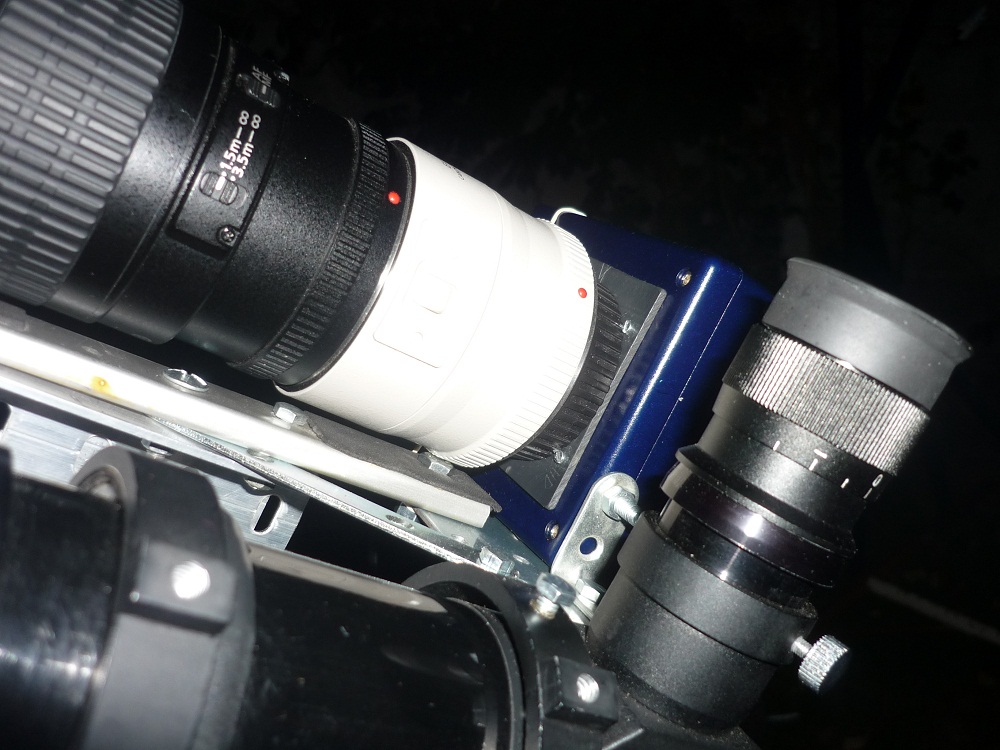

Et installez l'ensemble en parallèle du tube

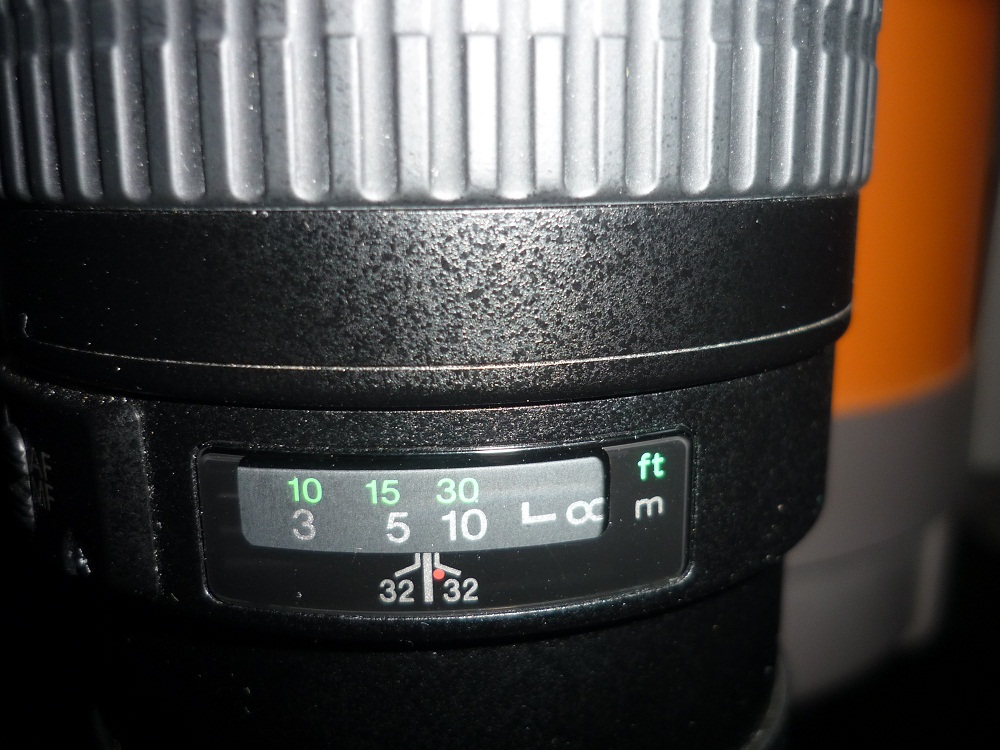

La mise au point ne tombe plus vers l'infini mais entre 5 et 10 m car la distance entre l'objectif et la caméra est plus important que la distance entre l'objectif et le capteur de l'APN

Il faut bien sûr penser à désactiver la mise au point automatique du téléobjectif

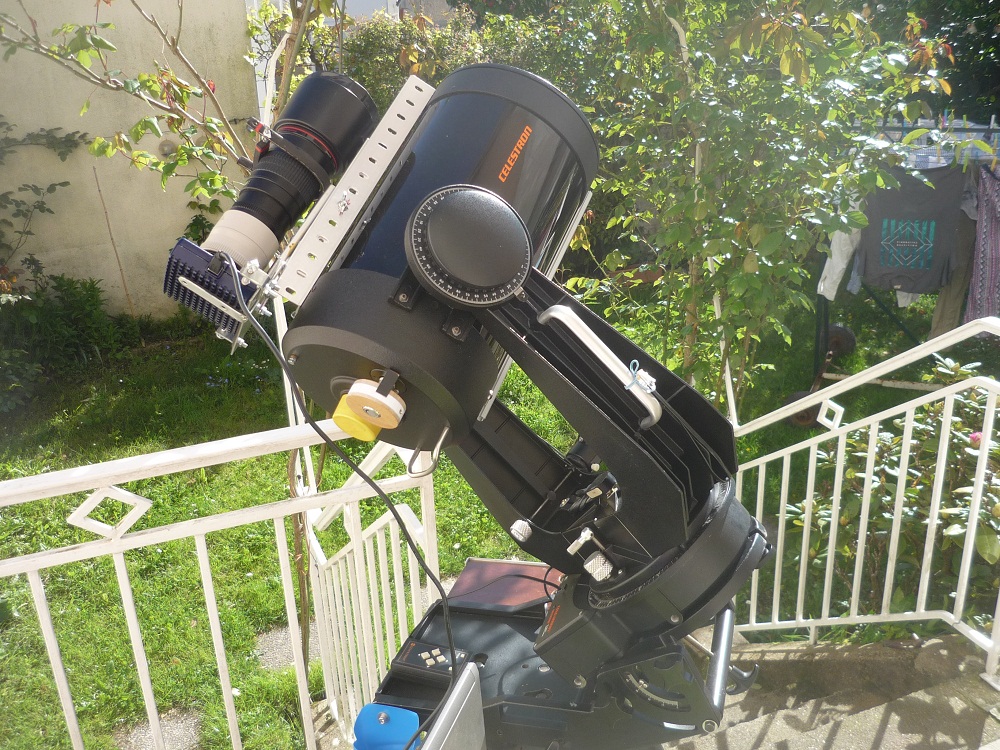

Acquisition du soleil

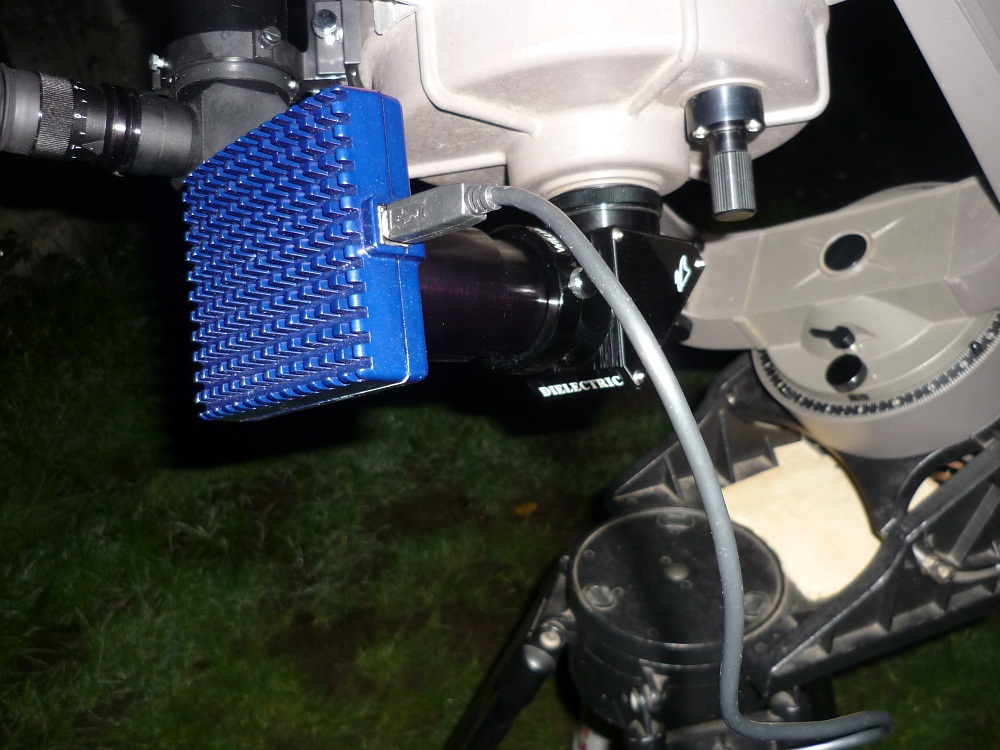

Pour installer la caméra sur le télescope, il suffit de déviser le bouchon cache objectif et de revisser l'adaptateur au coulant 31.75
