L'AUTOGUIDAGE AVEC UN CELESTRON C8 ULTIMA

Bien que la monture n'ai pas été prévue pour, il est possible d'utiliser la monture du celestron C8 Ultima pour faire de l'autoguidage. Vous trouverez ci dessous les schémas qui permettent de faire la liaison ST4 entre la monture et l'ordinateur. La monture se commande par une prise RJ12 femelle ce qui facilite la connexion.

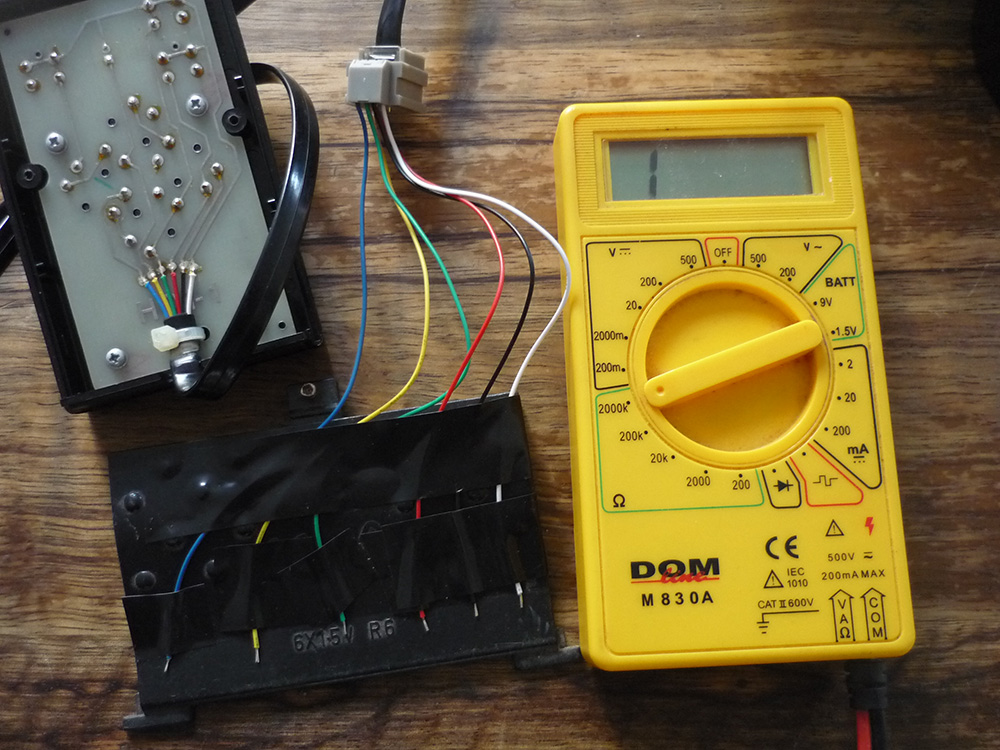

Dans un premier temps, à l'aide d'un ohmmètre et de la raquette de commande, il faut repérer à quoi correspondent les fils (moteur AD et DEC et sens)

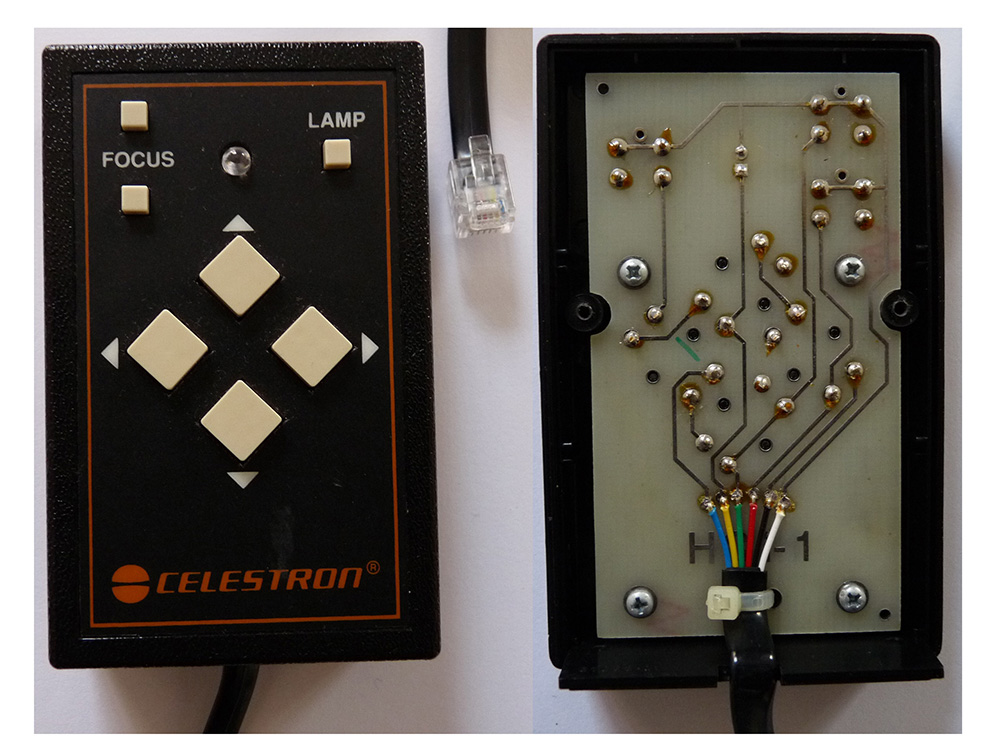

En maintenant enfoncé un bouton de la raquette, on détermine les fils qui entrent en contact. (tous les boutons de la télécommande agissent comme de simple interrupteur, ils mettent simplement 2 fils en contact)

Exemple : le bouton "flèche droite" met en contact le fils noir et le fils bleu

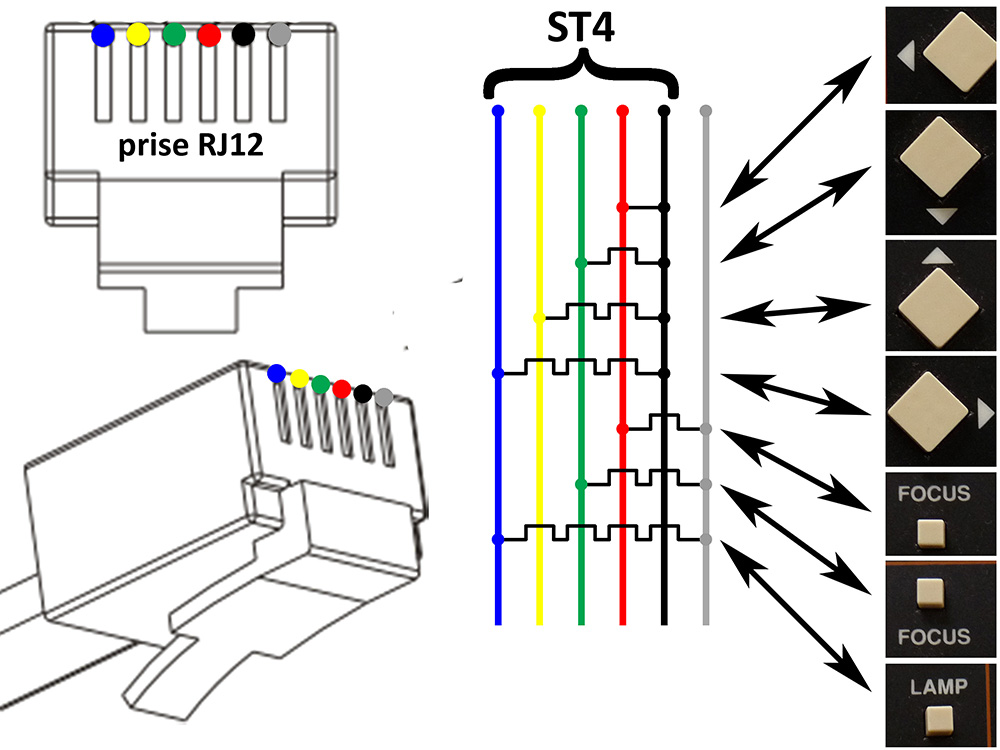

les boutons de direction correspondent à la connexion entre le fil noir et les fils rouge/vert/jaune/bleu.

les boutons de mise au point (focus) correspondent à la connexion entre le fil blanc et les fils rouge/vert.

le bouton "lamp" correspond à la connexion entre le fil blanc et le fil bleu.

 l'interface de guidage doit donc agir uniquement sur les 4 connexions suivante :

gauche : noir <=> rouge

droite : noir <=> bleu

haut : noir <=> jaune

bas : noir <=> vert

(j'indique flèche gauche/droit/haut/bas et non AD+/AD-/DEC+/DEC- car il est possible d'inverser les 4 directions à l'aide de switch dans la base de motorisation de la monture)

Dans un second temps, il faut vérifier sur quels fils agit le logiciel d'autoguidage via l'interface. Mettez vous en mode manuel et regarder si cela correspond au bon mouvement sur la monture. Si ce n'est pas le cas, agissez sur le switch ou bien intervertissez les fils du câble RJ12 à l'aide d'une barrette de dominos afin d'obtenir le bon mouvement. Les flèches de direction du logiciel (West/East et North/South) doivent naturellement correspondre aux mêmes flèches de la raquette pour plus de simplicité.

Une série de dominos permet de faire correspondre les impulsions de l'interface aux bons mouvements de la monture.

Etant donné qu'il n'y a qu'une entrée RJ12 femelle sur la monture, installez un doubleur RJ12 afin d'utiliser soit la raquette, soit le logiciel et ce, sans avoir à débrancher/rebrancher les câbles RJ12.

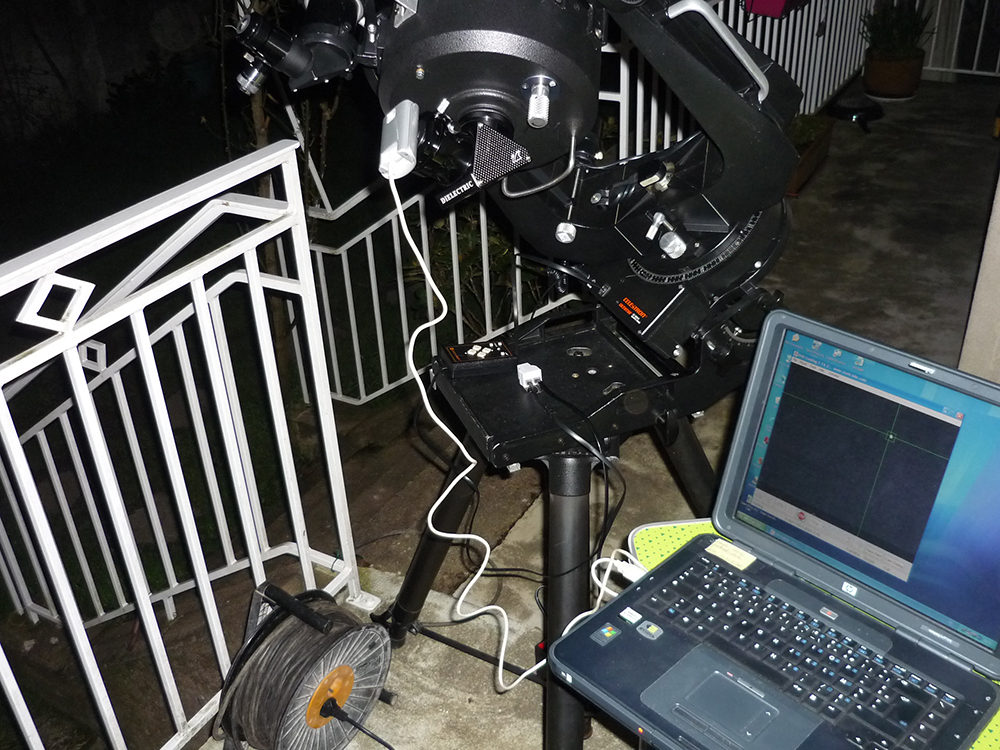

En test avec PHD Guiding et une webcam Toucam pro II, le logiciel de suivi semble guider la monture correctement. A confirmer en effectuant des prises de vue lorsque le ciel sera enfin dégagé.
